Rebar-Coupler-Threadrolling- Rebar Machine Coupler Thailand


Image result for siam chotipath machinery
Siam Chotipath Machinery Co.,LTD (Thailand)

บริษัท สยาม โชติพัฒน์ แมชชีนเนอรี่ จำกัด

www.scmachine-tools.com

rollingdie@gmail.com


Factory:  13/20 หมู่ 10 ซอยบางปลา19 ถ.เทพารักษ์ ตำบลบางปลา อำเภอบางพลี
                  จังหวัดสมุทรปราการ 10540

Tel: 02-1752487-8      Fax: 02-175-2489


Welcome to Thailand coupler provider and Rebars Threading Machine

Rebar Threading Machine &  Rolling Dies & Spare part   Thailand
(มีสต๊อกพร้อมส่ง)
1.จำหน่ายเครื่องรีดเกลียวข้ออ้อยก่อสร้าง ขนาดตั้งแต่ 16mm - 40mm
  (คุณภาพสมบัติ 2 ใน 1  = ขั้นตอน1 ปอกผิวให้เรียบ และ ขั้นตอนที่2 รีดเกลียว)


2.จำหน่ายอะไหล่ ใบมีดสำหรับปอกผิว  และ ลูกรีด 3 ลูกสำหรับรีดเกลียว
เครื่องรีดเกลียวข้ออ้อยก่อสร้าง และ ลูกรีดเกลียวเหล็กข้ออ้อย และ ชิ้นส่วนอะไหล่เครื่องจักร  (Thailand)
อะไหล่ลูกรีดเกลียวข้ออ้อยและใบมีดปอกผิว

3.จำหน่ายข้อต่อเหล็กก่อสร้าง Coupler Thread DB
จัดจำหน่าย ข้อต่อเหล็กข้ออ้อย ข้อต่อเหล็กเส้น ข้อต่อเหล็กเชิงกล Coupler
 Rebar Dia φ16 φ18 φ20 φ22 φ25 φ28 φ32 φ36 φ40. Coupler Size 16mm 18mm 20mm 22mm 25mm 28mm 32mm 36mm 40mm. Die size. M16 M18 M20 M22. M25. M28. M32. M36 M40.
Welcome to Thailand’s leading coupler provider and manufacturer for rebars
จำหน่ายข้อต่อข้ออ้อย Coupler
Bar Couplers









Couplers Bar Thailand Construction
ลูกรีดเกลียวลูกรีดเกลียวลูกรีดเกลียว
ลูกรีดเกลียว
Company Profiles
Business Type: Manufacturer, Trading Company
Main Products: Rebar thread rolling dies

Location: Office : Bangkok  /Factory: Samutprakarn
Year Established: 2006
Number Of Employees:  20 People
Main Markets: Domestic Market, Mid East,  Southeast Asia
Certifications: ISO9001


Production Capacity:
Factory Information
Factory Size: Below 1,000 square meters
Factory Location: No.19 Soi Bangpla 19 T.Bangpla ,Bangplee,Samutprakarn  Thailand
No. of Production Lines: 3
Contract Manufacturing: OEM Service Offered
Annual Output Value: Below US$1 Million - US$2.5 Million

Production Capacity
Product Name : Rebar Thread Rolling Dies 120000 Set /Year

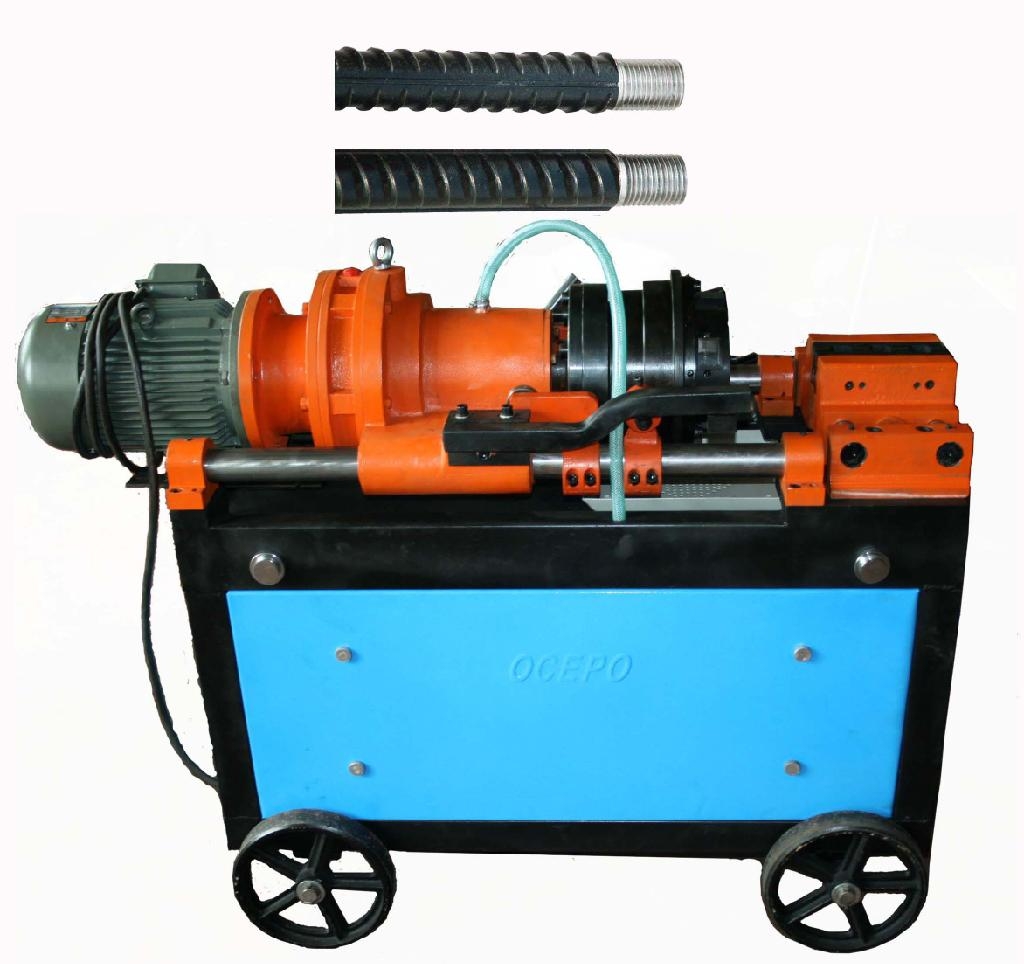

REBAR THREADING MACHINE

rollingdie@gmail.com
Three Thread Roll ( 3rolling Thread)

Threaded deformed bar (Rebar)

Number A / No.1
Number B / No.2
Number C / No.3
Alco Fette thread roll



ISO Metric Thread  Pitch 2.0 mm  / Pitch 2.5mm / Pitch 3.0mm / Pitch 3.5mm



































Thread Rolling Dies For Rebar Thread Rolling Machine









ลูกรีดเกลียวลูกรีดเกลียว


ลูกรีดเกลียวสำหรับรีดเกลียวเหล็กข้ออ้อย

เหล็กข้ออ้อยรีดเกลียว

รีดเกลียวข้ออ้อย เพื่อต่อเหล็กแบบคอปเลอร์(coupler)

เกลียวเหล็กเส้นข้ออ้อย  เกลียวเหล็กเส้นข้ออ้อย

ลูกรีดเกลียวสำหรับรีดเกลียวเหล็กข้ออ้อย

เหล็กข้ออ้อยรีดเกลียว

รีดเกลียวข้ออ้อย เพื่อต่อเหล็กแบบคอปเลอร์(coupler)

เกลียวเหล็กเส้นข้ออ้อย  เกลียวเหล็กเส้นข้ออ้อย

Deformed bar  異型鉄筋 misvormde bar 변형 바thanh bị biến dạng   barra deformada螺紋鋼
Rebar
ข้ออ้อย ตอหม้อก่อสร้าง เกลียวข้ออ้อย เหล็กเส้นข้ออ้อย ก่อสร้าง
ประเทศไทย






Thread Rolling Dies For AXIAL HEAD
Set of three pieces. Are mounted on machines such as Wagner, Fette, Landis, Alco, etc     (Thailand)
Specialized product for making the "External Thread". Its the wide variation gives applicability  for various kinds of machine such as Manual/CNC Lathe, Multi-spindle turning center, Machining center, etc......
 1. Axial Head with 3 rolls
Set of three pieces. Are mounted on machines such as Wagner, Fette, Landis, Alco, etc     (Thailand)

ทางเราผลิต ลูกรีดเกลียว  3 Pcs = 1 SET  ด้วยเครื่องเจียรเกลียว
Thread Rolling Dies For AXIAL HEAD
Axial Head Provides 3 Rolling
Three Rolling Dies
M6~8X1.0      = 1SET  = 3 Pcs
M8~10X1.25   = 1SET  = 3 Pcs
M10~12X1.25 = 1SET  = 3 Pcs
M12~14X1.5   = 1SET  = 3 Pcs
M14~16X1.5   = 1SET  = 3 Pcs

Front =   1      Back = A
Front =   2      Back = C
Front = 3        Back = B

Axial head provides 3 rolls behind the front-plate inside of the head.







SR235
SR295
SD295A
SD295B
SD345
SD390
SD490

異形鉄筋(いけいてっきん)は、建物の構造用材料のひとつで、鋼を圧延して表面に「リブ」や「節」と呼ばれる凹凸の突起を設けた棒状の鋼材である。丸鋼に対して異形のため
異形棒鋼の寸法表(JIS G 3112)
節 の 許 容 限 度節と軸線との角度
節の平均間隔の最大値節の高さ節のすき間の和の最大値
最小値最大値
呼び名   公称直径mm公称周長cm公称断面積cm2単位重量kg/m
mmmmmmmm
D 66.352.00.31670.2494.40.30.65.045度以上
D109.353.00.71330.5606.70.40.87.5
D1312.74.01.2670.9958.90.51.010.0
D1615.95.01.9861.5611.10.71.412.5
D1919.16.02.8652.2513.41.02.015.0
D2222.27.03.8713.0415.51.12.217.5
D2525.48.05.0673.9817.81.32.620.0
D2928.69.06.4245.0420.01.42.822.5
D3231.810.07.9426.2322.31.63.225.0
D3534.911.09.5667.5124.41.73.427.5
D3838.112.011.408.9526.71.93.830.0
D4141.313.013.4010.528.92.14.232.5
D5150.816.020.2715.935.62.55.040.0

จัดจำหน่าย ข้อต่อเหล็กข้ออ้อย ข้อต่อเหล็กเส้น ข้อต่อเหล็กเชิงกล Coupler
การเลือกซื้อ Coupler


Coupler นั้นคือตัวข้อต่อ ซึ่งมีหน้าที่นำเหล็ก 2 ข้าง ที่ทำเกลียวไว้เรียบร้อยแล้ว นำมาหมุนเข้าหากันโดยมีตัว Coupler เป็นตัวกลางทำหน้าที่ยึดไว้ และอยากจะเรียนให้ทราบว่าหัวใจหลักของวิธีการแบบนี้ อยู่ที่เกลียว เพราะ ตัว Coupler เองแค่มีพื้นที่หน้าตัดมากกว่าเหล็ก และวัสดุที่นำมาใช้ผลิตมีความแข็งแรงมากกว่าก็ชนะเหล็กแล้ว


รูปทรงการทำเกลียวบนเหล็กทั้ง 2 ข้างนี้ ก็มีกรรมวิธีที่ทำแตกต่างกันออกไปตามแต่ละบริษัทจะออกแบบ

1. ทำเกลียวเล็กลงไปเหมือนปากดินสอ หรือที่เรียกกันว่า Taper

2. ทำเกลียวขนานเหมือนกับเกลียวทั่วๆไปที่เราเห็น หรือที่เรียกกันว่า Parallel



ต่อมาคือเทคนิคการทำเกลียว หรือสร้างเกลียวขึ้นมา ซึ่งมีด้วยกัน 2 วิธี คือ

1. การ Cutting หรือที่เรารู้จักกันว่า ต๊าปเกลียว ซึ่งวิธีนี้จะทำได้โดยการนำเหล็กมาแล้วกัดเหล็กทิ้งออกมาจนเป็นรูปเกลียวที่ เราเห็นกัน (วิธีนี้จะเสียเหล็กและFiber ของเหล็กก็จะถูกตัดขาด)

2. การ Rolling เป็นการรีดเกลียว ซึ่งวิธีนี้เป็นวิธีเดียวกันกับเกลียวบนน๊อตสกรูทั้งหลาย ซึ่งวิธีการทำก็คือ เปลี่ยนสภาพเหล็กเดิมให้เป็นรูปเกลียว โดยการบดกดลงและขึ้น เป็นรูปเกลียว (วิธีนี้ใช้เหมือนกับเกลียวน๊อตสกรูทั้งหลายนั้นมีความแข็งแรงมาก เพราะFiber ของเหล็กไม่ได้ถูกตัดขาดออกจากกัน แค่ถูกเปลี่ยนสภาพแค่นั้น)



แล้วเราจะรู้ได้อย่างไรว่า ตัว Coupler เนี่ยมันแข็งแรงจริงหรือเปล่า

โดยปกติทั่วไป นั้น ก่อนการเริ่มงานหรือสั่งซื้อตัว Coupler นี้ จะต้องมีการทดสอบดึง หรือ Tensile test ตามสถาบันกลางต่างๆ และถ้าพอดึงขาดที่ตัวเหล็กก็แสดงว่า Coupler มีความแข็งแรงกว่าตัวเหล็กเอง ซึ่งในตรงจุดนี้ผมอยากจะเตือนทุกท่านว่า ท่านจะแน่ใจได้อย่างไรว่า Coupler ที่ท่านใช้อยู่หน้างาน หรืออยู่บนตึกของท่าน จะมีความแข็งแรงกว่าตัวเหล็กเองเหมือนที่ได้ทดสอบในห้อง Lab หรือเปล่า มีคำแนะนำให้ท่าน 2 วิธี คือ

1. สุ่มทดสอบโดยการเอาสินค้าที่ผู้ขายส่งให้หน้างานนำไปทดสอบอีกครั้ง หรือทดสอบเป็นประจำเป็นระยะๆ เช่นเดียวกับสุ่มทดสอบเหล็กเส้น เพราะ สินค้าที่นำไปทดสอบมักจะมีการปั้นแต่งมาอย่างดีเพื่อให้ผ่านการทดสอบ แต่ลูกค้าจะมั่นใจได้อย่างไรว่าสินค้าที่ตัดสินใจใช้ไปแล้วจะดีจริงอย่างสม่ำเสมอ ไม่ผิดสเปกเหมือนกับตัวที่นำไปทดสอบตลอดจนจบโครงการ

2. อย่าหลงกับคำโฆษณาหรือคำพูดของเซลล์ที่พูดกันว่าของเขาดีที่สุด แข็งแรงที่สุด
